3分钟带你看懂消防供配电！
什么是消防供配电系统？
消防供电系统由几个不同用途的独立电源以一定的方式相互连接起来构成一个电力网络进行供电，这样可以提高供电的可靠性和经济性。一般可按照其供电范围和时间把系统中的电源分为主电源和应急电源两类。主电源指电力系统电源，应急电源可由自备柴油发电机组或蓄电池组担任。对于停电时间要求特别严格的用电设备，可采用不停电电源（UPS）进行供电。

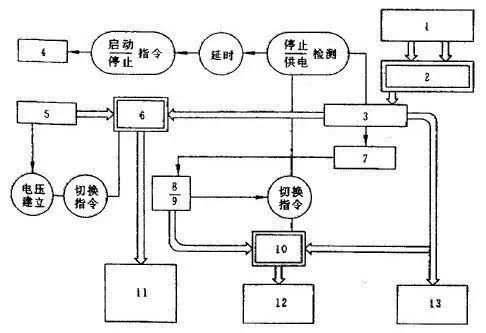

各电源示例图
1—双回路电源；
2—高压切换开关；
3—低压变配电装置；
4—柴油机；
5—交流发电机；
6、10—应急电源切换开关；
7—充电装置；
8—蓄电池；
9—逆变器；
11—消防动力设备（消防泵、消防电梯等）；
12—应急事故照明与疏散指示标志；
13——般动力照明电源。
向消防用电设备供给电能的独立电源叫消防电源。现代建筑中应用电能的消防设备有两大类，一类是为建筑提供照明、动力，即电力（强电）设备；另一类是传递信息和控制信号，即电子（弱电）设备。这两类设备按需要组合成若干功能性子系统，如：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、消防联动控制、自动灭火、应急照明、疏散指示标志和电动的防火墙、门、窗、卷帘、阀门等，从而构成完备的、功能复杂的建筑消防电气系统。消防用电设备是用以保障人身和财产安全的设备，要求其供电电源必须安全可靠。不仅要求在正常情况下、而且当电网停电或发生火灾断电等种种特殊情况时，都能够为各种消防用电设备提供充足可靠的电能，确保消防设备正常运转、发挥应有的作用。
消防电源及其配电线路是现代建筑安全保障设施的重要组成部分，常言道：大楼消防电源在先。楼宇的消防供电安全包括三个方面：一是要在多种不利情况下都能为消防电气设备提供充足的电能；二是要防止因供电线路或设备故障（包括雷击）引起火灾、或火灾发生后通过消防供电线路蔓延扩大；三是要求交流强电设备和供电线路不能对消防弱电系统构成干扰。
消防配电系统具体规范
一、下列建筑物的消防用电应按一级负荷供电：
（1）建筑高度大于50m的乙、丙类厂房和丙类仓库；
（2）一类高层民用建筑。
“消防用电”包括消防控制室照明、消防水泵、消防电梯、防烟排烟设施、火灾探测与报警系统、自动灭火系统或装置、疏散照明、疏散指示标志和电动的防火门窗、卷帘、阀门等设施、设备在正常和应急情况下的用电。
二、下列建筑物、储罐(区)和堆场的消防用电应按二级负荷供电：
（1）室外消防用水量大于30L/s的厂房(仓库)；
（2）室外消防用水量大于35L/s的可燃材料堆场、可燃气体储罐(区)和甲、乙类液体储罐(区)；
三、座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000㎡的商店和展览建筑，省(市)级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L/s的其他公共建筑。
四、建筑内消防应急照明和灯光疏散指示标志的备用电源的连续供电时间应符合下列规定：
（1）建筑高度大于100m的民用建筑，不应小于1.5h；
（2）医疗建筑、老年人建筑、总建筑面积大于100000㎡的公共建筑和总建筑面积大于20000㎡的地下、半地下建筑，不应少于1.0h；
消防应急照明是指火灾时的疏散照明和备用照明。对于疏散照明备用电源的连续供电时间，试验和火灾证明，单、多层建筑和部分高层建筑着火时，人员一般能在10min以内疏散完毕。本条规定的连续供电时间，考虑了一定安全系数以及实际人员疏散状况和个别人员疏散困难等情况。对于建筑高度大于100m的民用建筑、医院等场所和大型公共建筑等，由于疏散人员体质弱、人员较多或疏散距离较长等，会出现疏散时间较长的情况，故对这些场所的连续供电时间要求有所提高。

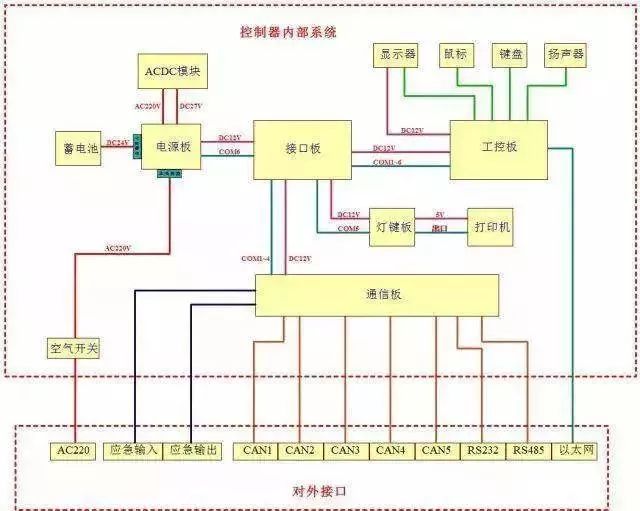

图：控制器内部系统
为保证应急照明和疏散指示标志用电的安全可靠，设计要尽可能采用集中供电方式。应急备用电源无论采用何种方式，均需在主电源断电后能立即自动投入，并保持持续供电，功率能满足所有应急用电照明和疏散指示标志在设计供电时间内连续供电的要求。
本条范所指“地下、半地下建筑”，包括附建在建筑中的地下室、半地下室和单独建造的地下、半地下建筑。（部分）
五、消防用电按一、二级负荷供电的建筑，当采用自备发电设备作备用电源时，自备发电设备应设置自动和手动启动装置。当采用自动启动方式时，应能保证在30s内供电。不同级别负荷的供电电源应符合现行国家标准《供配电系统设计规范》GB50052的规定。
消防供电系统基本要求
（1）消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火装置、火灾应急照明和电动防火门窗、卷帘、阀门等消防用电，一类建筑应按现行国家电力设计规范规定的一级负荷要求供电；二类建筑的上述消防用电，应按二级负荷的两回线路要求供电。
（2）火灾消防及其他防灾系统用电，当建筑物为高压受电时，宜从变压器低压出口处分开自成供电体系，即独立形成防灾供电系统。
（3）一类建筑的消防用电设备的两个电源或两回线路，应在最末一级配电箱处自动切换。
（4）火灾自动报警系统，应设有主电源和直流备用电源。
（5）火灾自动报警系统的主电源应采用消防电源，直流备用电源宜采用火灾报警控制器的专用蓄电池。当直流备用电源采用消防系统集中设置的蓄电池时，火灾报警控制器应采用单独的供电回路。
（6）各类消防用电设备在火灾发生期间的最少连续供电时间，可参见下表。

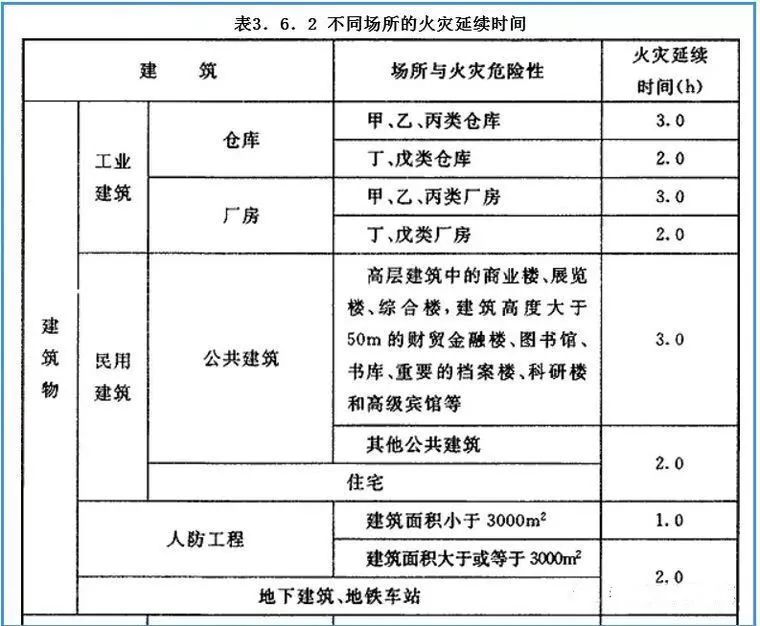

图：不同场所火灾延续时间
（7）二类建筑的供电变压器，当高压为一路电源时亦宜选两台，只在能从另外用户获得低压备用电源的情况下，方可只选一台变压器。
（8）配电所（室）应设专用消防配电盘（箱），如有条件时，消防配电室尽量贴邻消防控制室布置。
（9）对容量较大（或较集中）的消防用电设施（如消防电梯、消防水泵等）应自配电室采用放射式供电。
对于火灾应急照明、消防联动控制设备、火灾报警控制器等设施，若采用分散供电时，在各层（或最多不超过3～4层）应设置专用消防配电屏（箱）。
（10）在设有消防控制室的民用建筑中，消防用电设备的两个独立电源（或两回线路），宜在下列场所的配电屏（箱）处自动切换：
1.消防控制室；
2.消防泵房；
3.消防电梯机房；
4.防排烟设备机房；
5.火灾应急照明配电箱；
6.各楼层消防配电箱等。
（11）消防联动控制装置的直流操作电源电压，应采用24V。
（12）火灾报警控制器的直流备用电源的蓄电池容量应按火灾报警控制器在监视状态下工作24h后，再加上同时有二个分路报火警30min用电量之和计算。
（13）专供消防设备用的配电箱、控制箱等主要器件及导线等宜采用耐火、耐热型。当与其他用电设备合用时，消防设备的线路应作耐热、隔热处理。且消防电源不应受别处故障的影响。消防电源设备的盘面应加注“消防”标志。
（14）消防用电设备配电系统的分支线路不应跨越防火分区，分支干线不宜跨越防火分区。
（15）消防用电设备的电源不应装设漏电保护，当线路发生接地故障时，宜设单相接地报警装置。
（16）消防用电的自备应急发电设备，应设有自动起动装置，并能在15s内供电，当由市电切换到柴油发电机电源时，自动装置应执行先停后送的程序，并应保证一定时间间隔。在接到“市电恢复”讯号后延时一定时间，再进行油机对市电的切换。

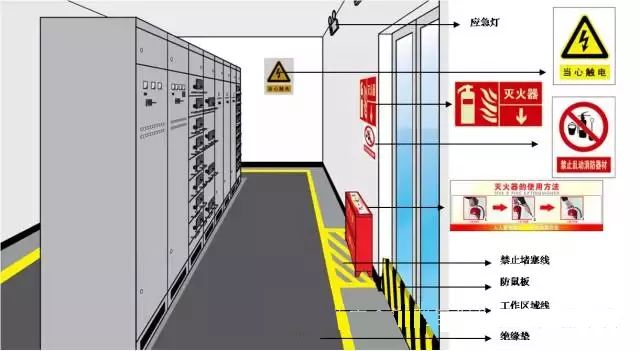

附配电间安全管理上墙看板
配电间应配置的安全用品：
安全警示标识、地面划线、火灾报警系统、灭火器（一般用CO2的，变压器处使用干粉的）、挡鼠板、绝缘垫、绝缘手套、绝缘靴、防护头盔、高低压摇表、验电器、绝缘拉杆等，其中后几项防护、安全用品一般可以集中配置在值班室内，由操作人员携带或穿戴前往配电室进行专业操作。
配电房安全管理制度
1、配电房应做好防雷、防雨、防火、防小动物等“四防”工作，注意随手关闭好门窗,经常查看防护网、密封条防护情况。
2、配电房应配齐配全消防器材和绝缘用具，摆放整齐，定期进行检查，保持有效完好；管理人员能熟练使用消防器材。
3、配电设备的操作应由专业人员严格按照操作规程单独进行，其他在场人员只作监护，不得插手；严禁两人同时操作,以免发生意外。
4. 配电房内严禁吸烟，严禁将易燃易爆危险物品带进配电房。
5. 检修人员或其他人员需要进入配电房，必须经管理人员同意后，方可进入。
6、管理人员应经常检查设施、设备运行情况，发现隐患，安排专业人员及时进行处理,确保正常安全供电。
7、管理人员应保持配电房地面、窗台及设备外表清洁无尘。
配电房安全操作规程
1、配电房管理人员应坚持周巡视制度，发现小故障或隐患，可带电作业的及时安排专业人员处理。如出现较大故障或发现重大隐患，应做好应急措施，抓紧联系专业人员，制定解决方案，及时处理。
2、低压设备带电工作时，应设专人监护。工作中要戴绝缘手套，穿绝缘鞋，使用有绝缘柄的工具，并站在干燥的绝缘物上进行工作。相邻的带电部分，应用绝缘板料隔开。严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸工具。
3、停电拉闸必须按照断路器(或负荷开关等)、负荷侧刀闸、母线侧刀闸的顺序依次操作。
4、电气设备停电后，在未拉开刀闸和做好安全措施以前，应视有电，不得触及设备，以防突然来电。
5、停电时必须切断各回路可能来电的电源。变压器与电压互感器必须从高低压两侧断开，电压互感器的一、二次熔断器均要取下。断路器的操作电源要断开。刀闸的操作把手要锁住。
6、发生人身触电事故和火灾事故，值班人员应立即断开有关设备的电源，以便进行抢救。
7、电器设备发生火灾时，应该用二氧化碳灭火器或1211灭火器扑救。变压器起火时，只有在全部停电后才能用泡沫灭火器扑救。
配电值班电工安全操作规程
1．值班电工必须遵守电工作业一般规定，熟悉供电系统和配电室各种设备的性能和操作方法，并具备在异常情况下采取措施的能力。
2．值班电工严禁脱岗，必须严格执行值班巡视制度、倒闸操作制度、工作操作制度、交接班制度、安全用具及消防设备使用管理制度和出入制度等各项制度规定。
3．高压变配电室值班必须遵守高压配电装置运行规程。
4．不论高压设备带电与否，值班人员不得单人移开或越过遮栏进行工作。若有必要移开遮栏时必须有监护人在场，并使之符合设备不停电时的安全距离。
5．雷雨天气需要巡视室外高压设备时，应穿绝缘靴并不得靠近避雷器与避雷针。
6．巡视配电装置，进出高压室，必须随手将门带好。
7．与供电单位或用户(调度员)联系，进行停、送电倒闸操作时，值班负责人必须将联系内容和联系人姓名复诵核对无误，并且作好记录。
8．停电拉闸操作必须按照真空开关(或负荷开关等)、负荷侧刀闸、母线侧刀闸的顺序依次操作，送电合闸的顺序与此相反。严防带负荷拉闸。
9．高压设备和大容量低压总盘上的倒闸操作，必须由两人执行，并由对设备更为熟悉的一人担任监护。远方控制或隔墙操作的真空开关和刀闸(和真空开关有连锁装置的)可以由单人操作。允许单独巡视高压设备及担任监护的人员必须由设备动力部门领导批准。
10．用绝缘棒拉合高压刀闸或经传动机构拉合高压刀闸，都应戴防护眼镜和绝缘手套。雨天操作室外高压设备时，绝缘棒应有防雨罩，还应穿绝缘靴站在绝缘站台上。雷电时禁止进行倒闸操作。
11．装卸高压熔断器时，应戴防护眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。
12．电气设备停电后，在未拉闸和做好安全措施以前应视为有电，不得触及设备和进入遮栏，以防突然来电。
13．施工和检修需要停电或部分停电时，值班人员应该按照工作票要求做好安全措施，包括停电、验电、装设临时接地线、开关加锁、装设遮栏和悬挂警示牌，会同工作负责人现场检查确认无电，并交待附近带电设备位置和注意事项，然后双方办理许可开工签证，方可开始工作。
14．工作结束时，工作人员撤离，工作负责人应向值班人员交待清楚，并共同检查，双方办理工作终结签证，然后值班人员才可拆除安全措施，恢复送电。严禁临时停，送电。在未办理工作终结手续前，值班人员不准将施工设备合闸送电。
15．高压设备停电工作时，与工作人员工作中正常活动范围的距离小于表13—3(见“内线安装电工”)规定的安全距离的设备必须停电，距离大于表13—3但小于表13—1规定的安全距离的设备必须在与带电部分距离不小于表13—3的距离处装设牢固的临时遮栏，否则必须停电。带电部分若在工作人员的后面或两侧而无可靠措施时也必须停电。
16．停电时必须切断各回路可能来电的电源，不能只拉开断路器就进行工作，而必须拉开隔离刀闸，合上接地刀，挂上“有人工作，严禁合闸”的标识牌，使各回路至少有一个明显的断开点。变压器与电压互感器必须从高低压两侧断开。电压互感器的一、二次侧熔断器都要取下。断路器的操作电源要断开。闸刀开关的操作把手要锁
住。
17．验电器必须是合格产品，而且必须与电压等级相适应，在检修设备进出线两侧分别验电。验电前应先在有电设备上试验以证明验电器良好。用高压设备验电必须戴绝缘手套。
18．当验明设备确已无电压后，应立即将检修设备用导体接地并互相短路。对可能送电至停电设备的各回路或可能产生感应电压的部分都要装设接地线。接地线应用多股裸软铜线，截面面积不得小于25平方毫米。接地线必须使用专用的线夹固定在导体上，严禁用缠绕的方法进行接地和短路。装设接地线时必须先接好接地端，后接导体端，拆除时的顺序与此相反．装拆接地线都应使用绝缘棒和戴绝缘手套。装拆工作必须由两人进行。不许检修人员自行装拆和变动接地线。接地线应编号并放在固定地点。装拆接地线应做好记录，并在交接班时交待清楚。
19．在电容器组回路上工作时必须将电容器逐个对地放电。
20．在一经合闸即可送电到工作地点的断路器和闸刀开关操作把手上都应悬挂“禁止合闸，有人工作”的警示牌。工作地点两旁和对面的带电设备遮栏上以及禁止通行的过道上应悬挂“止步，高压危险”的警示牌。工作地点应悬挂“在此地工作”的警示牌。
21．在低压带电设备附近巡视，检查时，必须满足安全距离，设专人监护。带电设备只能在工作人员的前面或一侧，否则应停电进行。
22．在带电的电流互感器二次回路上工作时，要严防电流互感器二次侧开路产生高电压。断开电流回路时，必须使用短路片或短路线在电流互感器二次侧的专用端子上使之短路。严禁用导线缠绕。工作中不得将回路的永久接地点断开。工作时必须有专人监护，应使用绝缘工具，并站在绝缘垫上。
23．发生人身触电事故和火灾事故时，值班人员司不经许可立即按操作程序断开有关设备的电源，以利进行抢救，但事后必须即刻报告上级，并做好记录。
24．电器设备发生火灾时，应该用二氧化碳灭火器或1211灭火器扑救。变压器着火时，只有在周围全部停电后才能用泡沫灭火器扑救。配电室门窗及电缆沟入口处应加设网栏，防止小动物进入。
八大常见隐患
1配电室未设置警示标志
援引依据：
GB 2894—2008 《安全标志及其使用导则》
具体条款：
4.2.3 警告标志（当心触电）
隐患危害：
易导致非配电室管理人员误入，引起人身伤害等意外事故的发生。
2开关柜操作地面未铺设绝缘胶垫
援引依据：
DB 11527—2008 《变配电室安全管理规范》
具体条款：
5.3 变配电室变压器、高压开关柜、低压开关柜操作面地面应铺设绝缘胶垫。
隐患危害：
易导致操作、维修人员在施工过程中接地从而发生触电事故。
3配电室出入口无挡板
援引依据：
DB 11527—2008 《变配电室安全管理规范》
具体条款：
5.6 变配电室出入口应设置不高于400mm的挡板。
隐患危害：
当遭遇内涝情况时，挡板能够很好的防止水流进入配电室。
同时，挡板也能很好的隔绝老鼠等小动物的进入，避免动物啃咬造成的漏电和短路事故。
4配电室门开启方向错误，且材质不符合
援引依据：
DB 11527—2008 《变配电室安全管理规范》
具体条款：
5.8.1 变配电室出入口的两个门应为防火门，金属门或者包铁皮们应做保护接地，门向外开。
隐患危害：
当配电室发生较大安全事故时，向内开启的门将为人员的逃生增加阻碍，材质不达标则会在人员逃生过程中增加触电风险。
5配电室外开窗户未设置纱窗
援引依据：
DB 11527—2008 《变配电室安全管理规范》
具体条款：
5.9.3 通往室外的开启式窗户应装有纱窗。
隐患危害：
纱窗能够很好的阻挡飞虫的进入，避免飞虫造成的电气设备短路事故的发生。
6绝缘垫积灰
援引依据：
DB 11527—2008 《变配电室安全管理规范》
具体条款：
5.18.5 绝缘垫和绝缘台应经常保持清洁，无损伤。
隐患危害：
绝缘垫有大量灰尘或者有破损，同样会导致操作人员接地，引发触电事故。
7电缆沟盖板不全，沟内积灰
援引依据：
DB 11527—2008 《变配电室安全管理规范》
具体条款：
6.8.3 电缆沟盖板齐全，沟内干净。
隐患危害：
容易引发操作人员的意外坠落及触电事故。
8应急照明无效
援引依据：
DB 11527—2008 《变配电室安全管理规范》
具体条款：6.8.6 变配电室的正常照明和事故照明应完整齐全。
隐患危害：
如果配电室在夜间发生安全事故，急需立即抢修时，应急安全照明就是抢修人员工作的第一条件。
