太详细了！强弱电基础知识讲解！
本文整理了关于建筑强弱电的基础知识，
介绍了三相交流用电、导线种类、照明安装方式、导线敷设符号、线路图形符号、
配电设备图形符号、灯具和插座等图形符号，仅供大家交流学习！
事故级别：

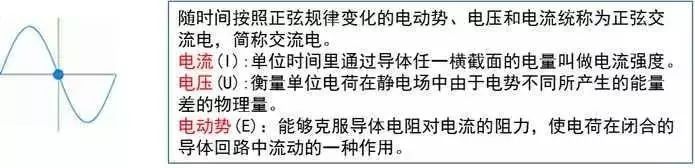

交流电：
三相交流电：三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。目前，我国生产、配送的都是三相交流电。
三相电源的星形(Y形)连接：相电机的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三条相线。
对于星形接法，可以将中点（称为中性点）引出作为中性线，形成三相四线制。也可不引出，形成三相三线制。当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。
导线类型：
①BBLX，BBX：棉纱编制橡皮绝缘铝芯、铜芯电线。
②BLV，BV：塑料绝缘铝芯、铜芯电线。
③BLVV，BVV：塑料绝缘塑料护套铝芯、铜芯电线。
④BLXF，BXF，BLXY，BXY：橡皮绝缘氯丁橡胶护套、聚氯乙烯护套、铝芯铜芯电线。
⑤VLV，VV：聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆，又称全塑电缆。
⑥YJLV，YJV：交联聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。
⑦XLV，XV：橡皮绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。

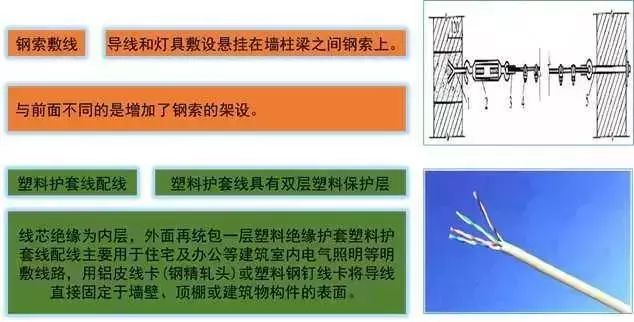

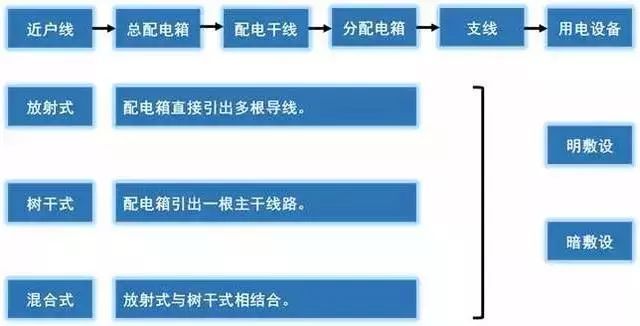

配线类型：点这免费下载水电图集规范
照明配电箱的安装高度应符合施工图纸要求。若无要求时，一般底边距地面为1.5m，安装垂直偏差不应大于3mm。配电箱上应注明用电回路名称。

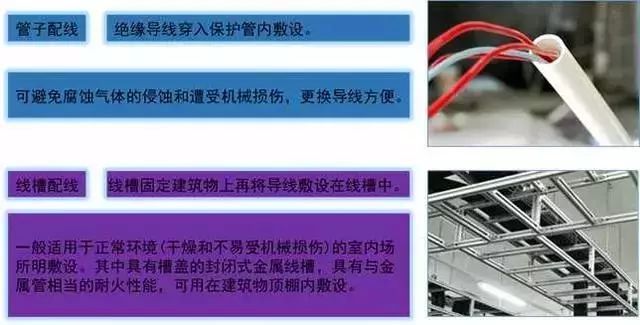

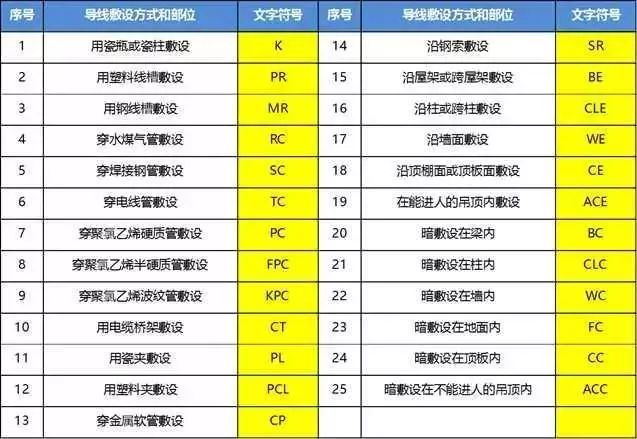

导线敷设：

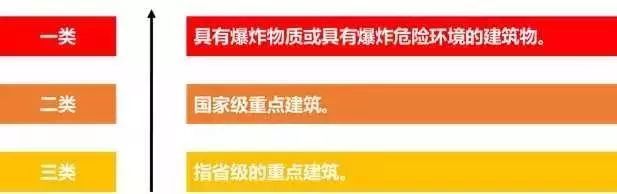

防雷等级：

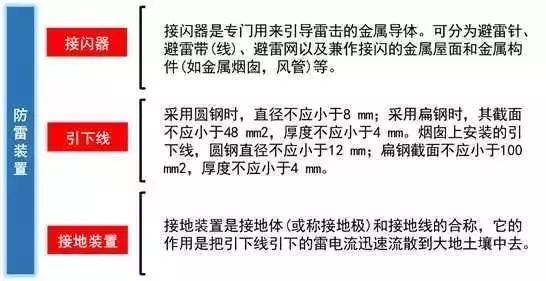

防雷装置：

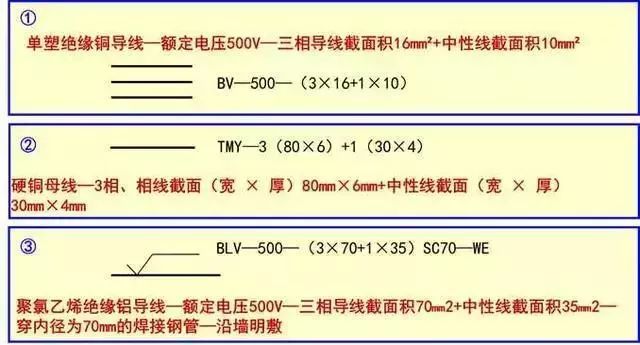

导线表示方法：
常用导线标记：

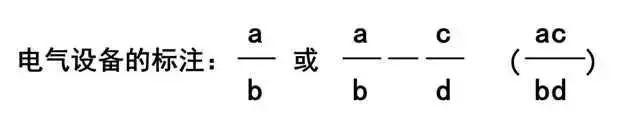

设备表示方法：
a：设备编号；
b：设备额定容量；
c：线路熔体或低压断路器脱扣电流（A）；
d：标高。

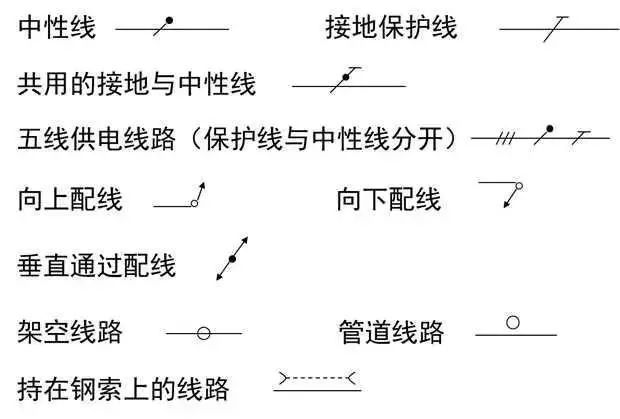

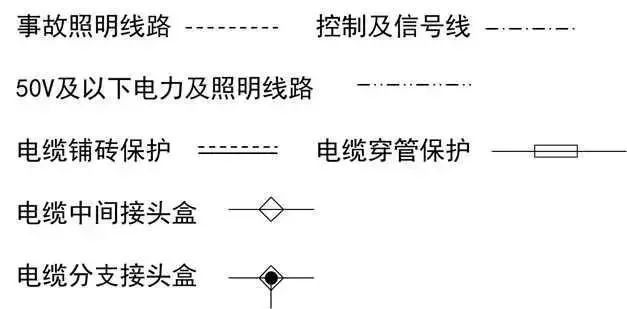

线路图形符号：

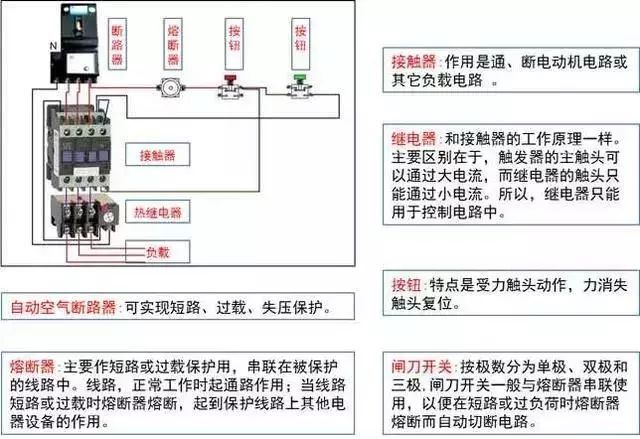

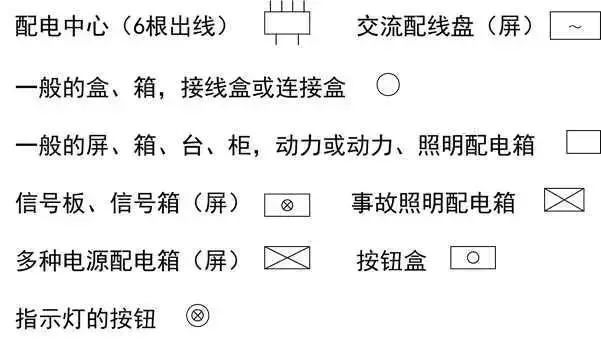

配电设备图形符号：

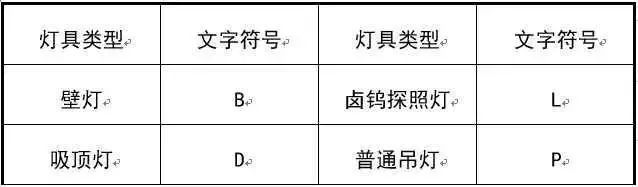

灯具图形符号：

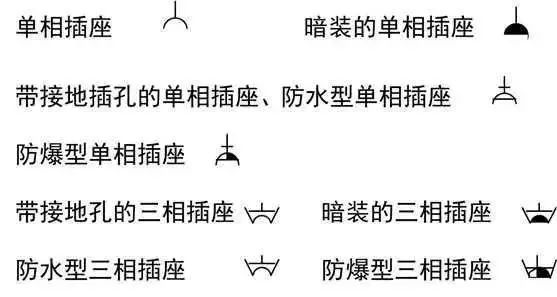

插座图形符号：

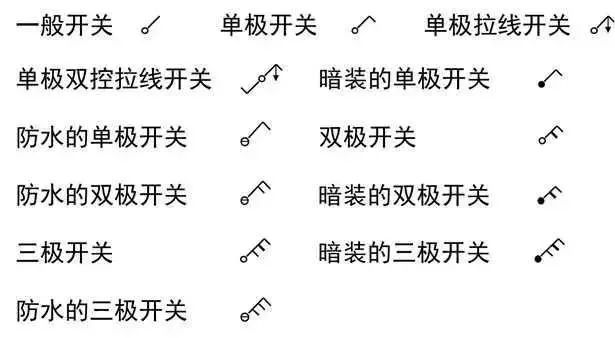

开关图形符号：
点这免费下载水电图集规范
电表图形符号：

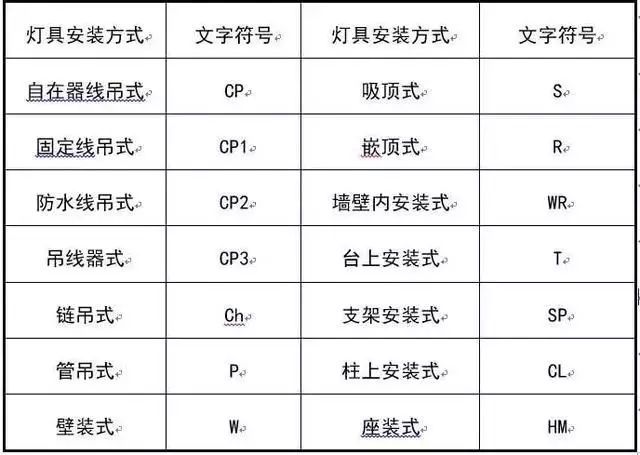

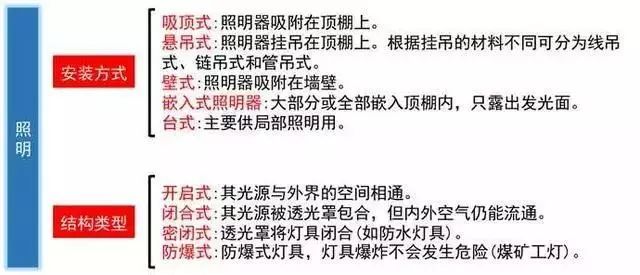

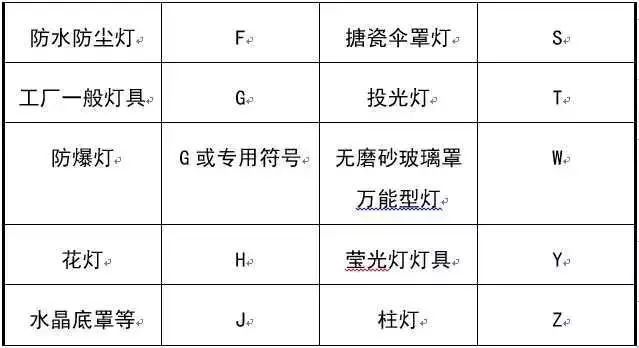

灯具安装方式：
